太陽能等可再生能源建筑集成系統太陽能熱水系統介紹
對于上次小編給大家介紹過的太陽能等可再生能源建筑集成系統中空調系統與空氣能熱泵系統，現在小編給大家介紹下太陽能熱水系統。本系統采用平板型太陽能集熱器，布置在辦公樓樓頂平臺。

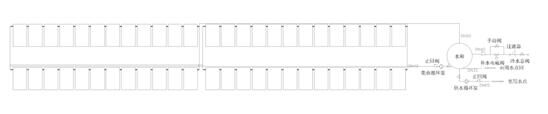

太陽能熱水系統原理
從上圖我們可以看出，太陽能熱水系統是利用太陽能集熱器，收集太陽輻射能并把水加熱的一種裝置。平板太陽能集熱器吸收太陽輻射，將收集的太陽輻射能轉化為熱能，逐漸加熱太陽能集熱器內的水；當太陽能集熱器內的水溫達到設定溫度時，通過溫度傳感器、溫度控制器、電磁閥、水泵等設備，將太陽能集熱器里的熱水輸送到儲熱保溫水箱中，同時自動補進冷水。當水位達到儲熱水箱上限后，溫度控制器啟動相應設備，將系統運行方式自動轉為定溫循環，使太陽能集熱器與水箱之間形成循環，繼續利用太陽輻射能量，進一步提高水箱水溫。
在介紹完太陽能熱水系統原理后，我們再來說說太陽能熱水系統設計參數。
太陽能熱水系統設計參數有以下這些：
熱負荷：需用熱水量5000kg；
Q=5000kg×(45℃-15℃)×4.187=628MJ；
冷水溫度：15℃；
熱水溫度：45℃。
太陽能熱水系統設備選型
采用平板型太陽能集熱器，50組，分布于屋頂平面上。

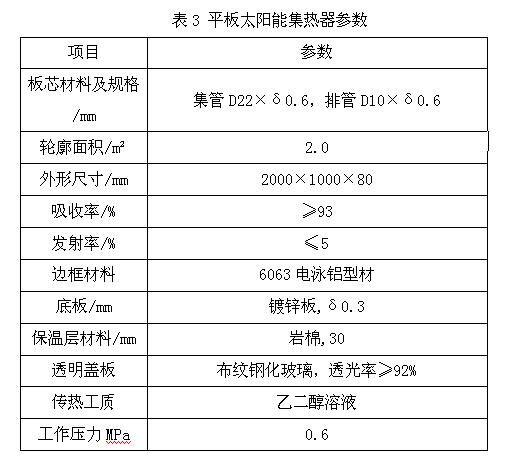

我們以平板太陽能集熱器的參數為例
以上就是太陽能熱水器工程系統平板太陽能集熱器的介紹，在下一篇文章中，上海太陽能熱水器廠家的小紡我會給大家介紹太陽能光伏系統。 |
